Самодельный фен для пайки мелких деталей

В связи с совершенствованием технологий сборки различного рода изделий, набираемых из мелких металлических деталей (электронных микросхем), их ручная пайка вызывает всё больше затруднений.

Самодельный паяльный фен позволит оператору без особых осложнений справиться с трудностями, возникающими в указанных ситуациях и исключить возникающие при этом риски.

Так, с помощью собранной своими руками паяльной станции любой желающий может заниматься монтажом и демонтажём деталей без угрозы повреждения хрупких электронных элементов, находящихся поблизости от места пайки. Один из возможных вариантов решения поставленной задачи позволяет изготовить термофен из паяльника, имеющегося в хозяйственном наборе любого домашнего мастера.

Принцип работы

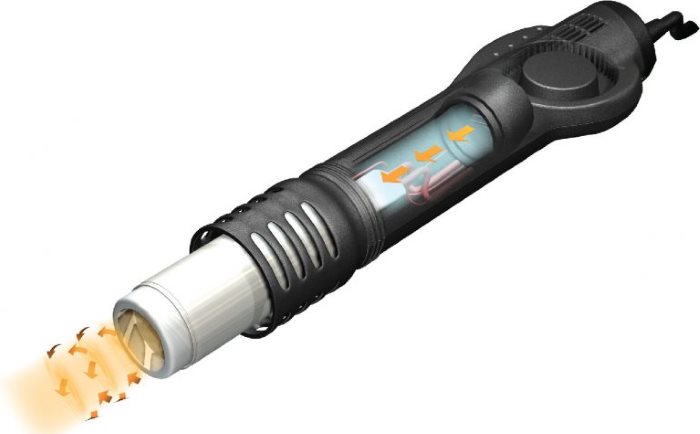

Самодельный фен для пайки мелких деталейПринцип работы типовой паяльной станции с феном достаточно прост и заключается в следующем.

Разогнанный посредством вентилятора или компрессора воздух нагнетается в специальный канал, выполненный в виде трубки с электрической спиралью. Проходя по этому каналу, поток нагревается до требуемой температуры (от 100 до 800 градусов) и сразу же поступает в пластмассовую калиброванную насадку, направляющую горячую струю на обрабатываемую деталь.

В большинстве промышленных моделей паяльных фенов основные параметры нагретой струи (её температура, направление движения, а также мощность) могут регулироваться в определённых пределах.

Турбинный и компрессорный тип

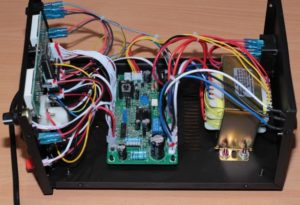

Самодельный фен для пайки мелких деталейСхема паяльной станции, сооружаемой своими рукам, может быть представлена в виде основного модуля и оконечного устройства (термического фена), обеспечивающего нагрев воздуха в зоне пайки.

Перед её изготовлением необходимо знать, что по методу формирования принудительного воздушного потока такие устройства делятся на паяльные приборы турбинного и компрессорного типа.

В турбинных агрегатах воздух подается в зону обработки посредством небольшого электромотора с вентилятором, встроенного непосредственно в корпус фена. В изделиях второго класса воздушный поток формируется с помощью специального компрессора, размещённого в основном модуле (контроллере для паяльного фена).

При выборе требуемой разновидности станции для паяния мелких деталей обычно исходят из оценки следующих разнонаправленных факторов:

  • вентиляторные паяльные станции способны формировать более мощный поток воздуха, что является очевидным преимуществом встроенного в них фена. Однако создаваемый с их помощью поток с трудом проходит через слишком узкие насадки;
  • компрессорные фены наоборот, более эффективны при работе с относительно узкими насадками, используемыми при пайке деталей, размещённых в труднодоступных местах.

Выбор оптимального варианта паяльного фена, способного работать с данным набором насадок из пластика, осуществляется с учётом конкретных условий его эксплуатации.

На базе кулера

Сделать фен своими руками в домашних условиях проще всего, если воспользоваться турбинным принципом нагнетания воздуха, реализуемым с помощью любого подходящего для этих целей малогабаритного вентилятора.

Самодельный фен для пайки мелких деталей

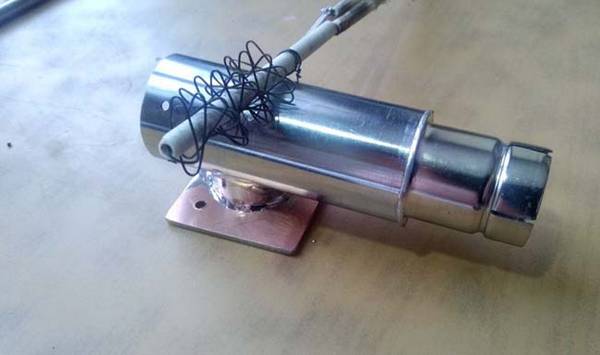

Фен для пайки может быть изготовлен своими руками на базе кулера, которым комплектуется блок питания любого стационарного компьютера.

При этом вентилятор встраивается в ручку термического элемента из огнеупорной трубки с электрической спиралью, проходя по которой воздух будет нагреваться, а затем поступать в зону пайки.

Наружную часть корпуса паяльного фена необходимо сделать герметичной, что исключает возможность отсоса воздуха в окружающее пространство. Для сборки нагревателя потребуется нихромовая проволока, наматываемая в виде спирали на керамическую трубку.

Самодельный фен для пайки мелких деталей

Общая длина обмотки выбирается из того расчёта, чтобы сопротивление всего проводного отрезка составляло около 70-90 Ом.

Отдельные витки спирали, наматываемой на керамическое основание, должны располагаться на некотором удалении один от другого. Для безопасной работы нагревателя это удаление должно составлять порядка 1-2 мм.

Из паяльника и капельницы

Для изготовления своими руками паяного фена может быть использован простой паяльник со снятым с него защитным кожухом.

Самодельный фен для пайки мелких деталей

При взятии его за основу будущего нагревателя необходимо произвести доработку конструкции, заключающуюся в следующем:

  • Сначала из рабочей части паяльника удаляют жало, после чего трубка из слюды с размещенной под ней обмоткой из нихрома полностью вытаскивается из деревянной ручки-держателя.
  • Затем подходящие к элементу нагрева сетевые провода отсоединяют и также вытаскивают из деревянного держателя, но уже с другой стороны.
  • После этого в боковой части ручки просверливают отверстие нужного размера, в которое продёргивается отсоединённый ранее сетевой провод (в сторону рабочей части).
  • На следующем шаге изготовления паяльного фена берут капельницу, от которой отрезают наконечник в районе расположения резиновой юбки. Затем оголённую часть трубки вставляют в сетевое отверстие деревянной ручки.
  • Далее, прорезиненный уплотнитель (юбка) капельницы с усилием прижимается к торцевой части держателя, обеспечивая надёжную герметизацию зоны стыковки.
  • По завершении этих действий концы продёрнутого питающего провода вновь подсоединяют к обмотке из нихрома и надёжно изолируют.
  • В отверстие, где ранее размещалось жало паяльника, вставляют подходящий по диаметру отрезок телескопической антенны и тщательно зажимают стопорным винтом.

Самодельный фен для пайки мелких деталей

Герметичность входного отверстия в ручке обеспечит эффективную накачку холодным воздухом, поступающим от компрессорной станции.

На заключительной стадии сборки паяльного фена следует возвратить нагревающую трубку с нихромовой обмоткой на место, предварительно обмотав её несколькими слоями алюминиевой фольги.

Затем подготовленный таким образом нагреватель утапливается в деревянную ручку и надёжно фиксируется посредством гибкого медного провода, наматываемого по всей длине защитного покрытия.

Самостоятельный ремонт промышленных образцов

Самодельный фен для пайки мелких деталейПеред ремонтом паяльного фена, прежде всего, необходимо ознакомиться со схемой подключения вентилятора и нагревателя к электрической сети (другое её название – распиновка).

Знание этой схемы позволяет проверить правильность подводки питания к каждому из основных элементов теплового модуля и убедиться в их исправности.

Непосредственно ремонт неработающего паяльного устройства сводится к замене вышедших из строя или повреждённых частей, обнаружить которые можно по наличию характерных следов гари.

При эксплуатации паяльного фена следует избегать резкой смены режимов работы (скачков температуры нагревателя, в частности). Кроме того, категорически запрещается прикасаться к работающему термическому элементу, а также к сменным насадкам.

В противном случае оператор рискует получить опасные ожоги кожи горячим воздухом. Менять пластмассовые насадки допускается лишь после полного выключения паяльного фена и остывания всех его рабочих частей.
