Как сделать микроскоп для паяльных работ

Высокий уровень миниатюризации электроники привёл к необходимости применения специальных увеличительных средств и приспособлений, используемых при работе с очень мелкими элементами.

К их числу следует отнести такое распространённое изделие, как USB микроскоп для пайки радиоэлектронных деталей и ряд других подобных ему устройств.

Комплектующие и дополнительные детали

Как сделать микроскоп для паяльных работНекоторые специалисты считают, что для изготовления бытового микроскопа своими руками оптимально подходит именно USB-устройство, с помощью которого удаётся обеспечить требуемое фокусное расстояние.

Однако для реализации этого проекта необходимо будет провести определённую подготовительную работу, значительно упрощающую сборку прибора.

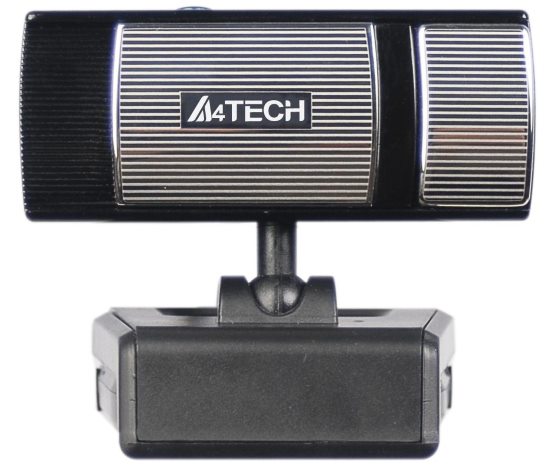

За основу самодельного микроскопа для пайки миниатюрных деталей и микросхем можно взять самую примитивную и дешёвую сетевую камеру типа «A4Tech», единственное требование к которой – это чтобы она имела исправную пиксельную матрицу.

При желании получить высокое качество изображения рекомендуется применять изделия более высокого качества.

Для того чтобы собрать микроскоп из веб-камеры для пайки мелких электронных изделий следует также побеспокоиться о приобретении ряда других элементов, обеспечивающих требуемую эффективность работы с устройством.

Это в первую очередь касается элементов подсветки обзорного поля, а также ряда других составляющих, взятых из старых разобранных механизмов.

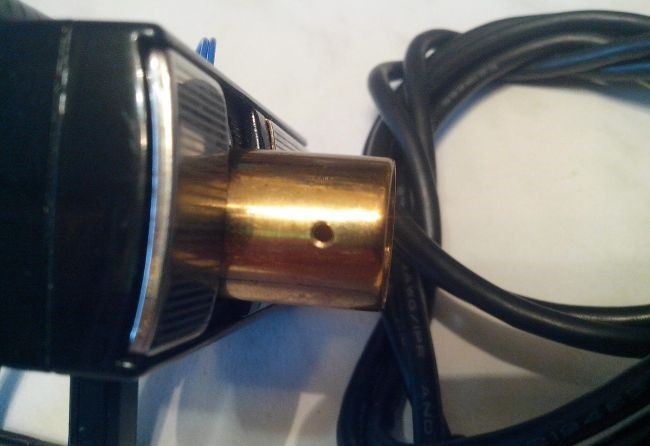

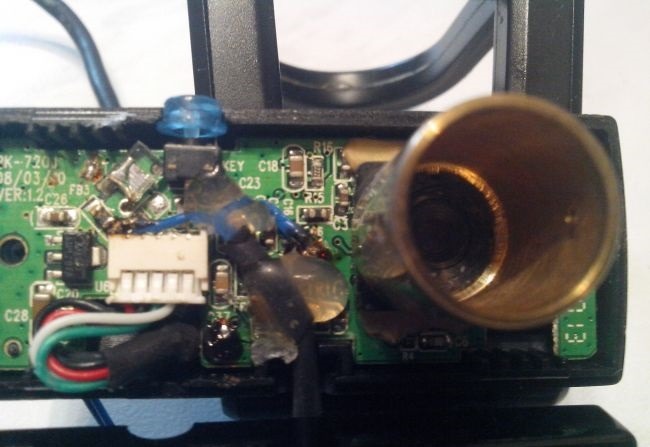

Самодельный микроскоп собирается на основе пиксельной матрицы, входящей в состав оптики старой USB-камеры. Вместо имеющегося в ней встроенного держателя следует использовать выточенную на токарном станке бронзовую втулку, подогнанную под размеры применяемой сторонней оптики.

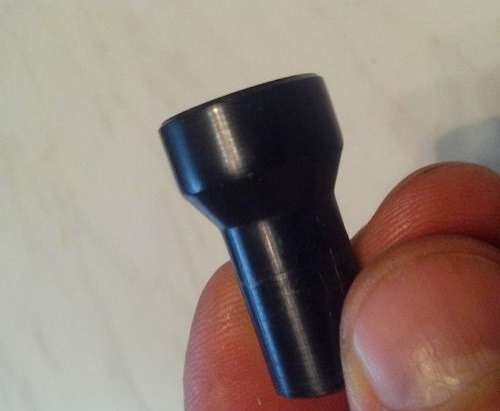

В качестве нового оптического элемента микроскопа для пайки может применяться соответствующая деталь от любого игрушечного прицела.

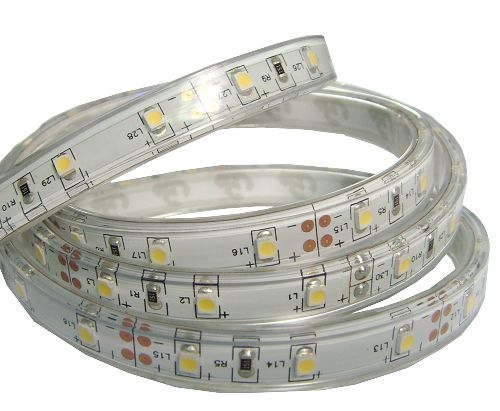

Для получения хорошего обзора площадки распайки и пайки деталей, потребуется набор осветительных элементов, в качестве которых могут использоваться бывшие в употреблении светодиоды. Их удобнее всего выпаять из любой ненужной ленты LED-подсветки (из остатков разбитой матрицы старого ноутбука, например).

Доработка деталей

Электронный микроскоп можно начать собирать лишь после тщательной проверки и доработки всех подобранных ранее деталей. При этом должны учитываться следующие важные моменты:

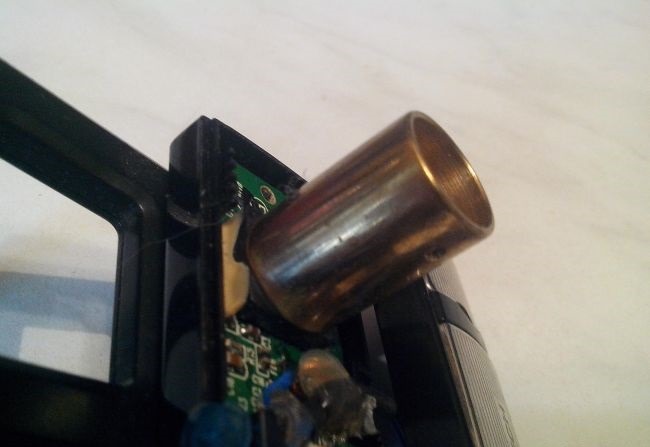

  • для крепления оптики в основании бронзовой втулки необходимо просверлить два отверстия диаметром приблизительно 1,5 миллиметра, а затем нарезать в них резьбу под винт М2;

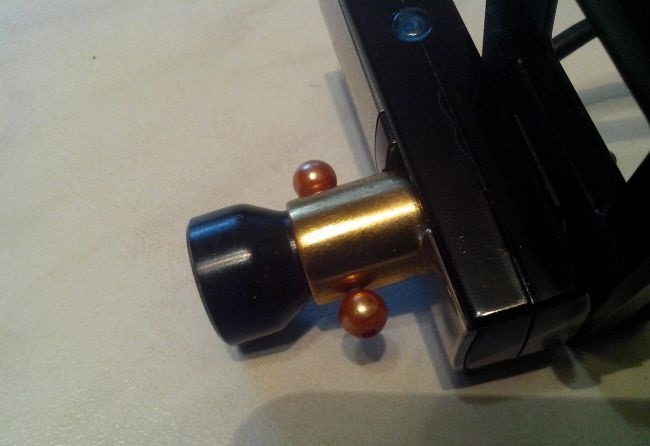

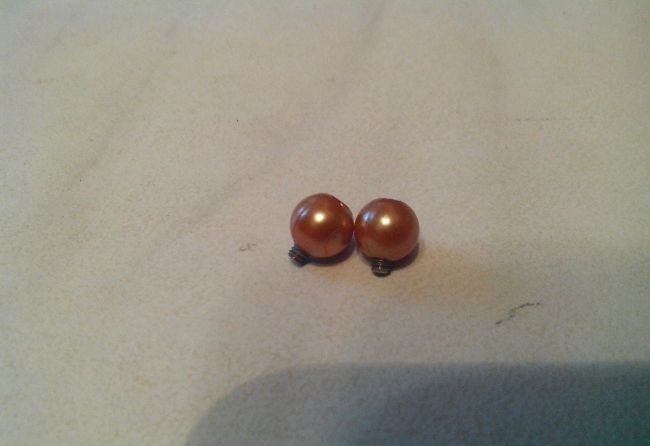

  • затем в готовые отверстия вворачиваются соответствующие установочному диаметру болтики, после чего на их торцы наклеивают небольшие бусинки (с их помощью управлять положением оптической линзы микроскопа будет намного легче);
  • затем нужно будет организовать подсветку обзорного поля пайки, для чего берутся приготовленные ранее светодиоды от старой матрицы.

Регулировка положения линзы позволит при работе с микроскопом произвольно изменять (уменьшать или увеличивать) фокусное расстояние системы, улучшая условия пайки.

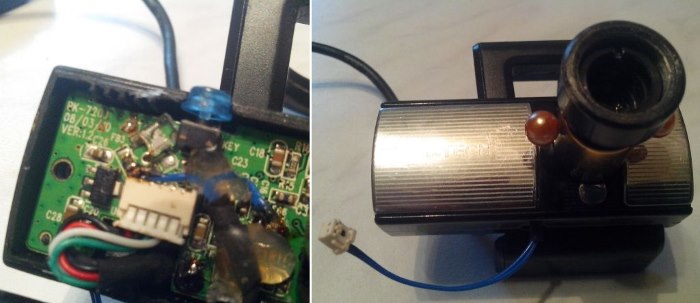

Для питания системы освещения от USB кабеля, которым веб-камера подключается к компьютеру, отводятся два провода. Один – красного цвета, идущий на контакт «+5 Вольт», а другой – чёрной расцветки (он подсоединяется к клемме «-5 Вольт»).

Как сделать микроскоп для паяльных работ

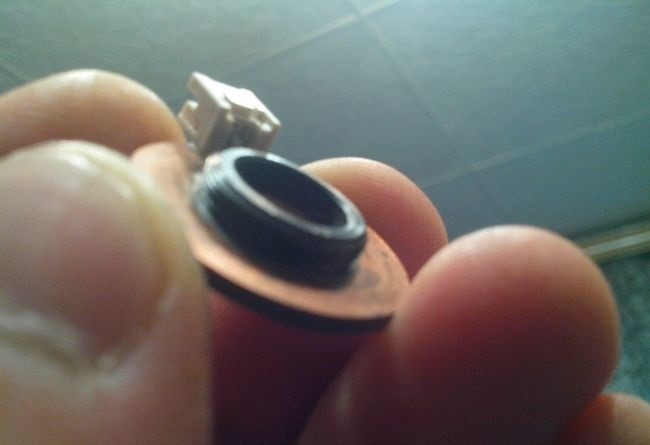

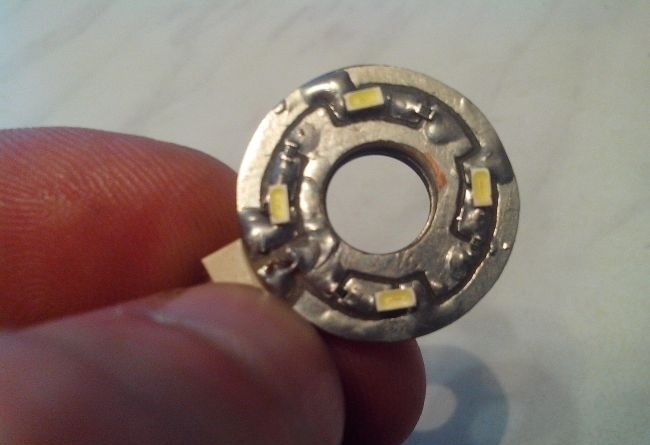

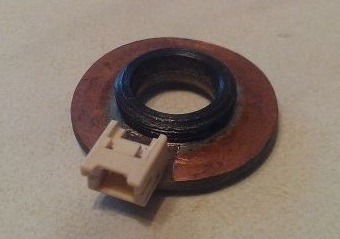

Перед сборкой микроскопа для пайки нужно будет изготовить основание подходящего размера. Оно пригодится для распайки светодиодов. Для этого подойдёт кусочек фольгированного стеклотекстолита, вырезанный по форме кольца с площадками для пайки LED-светодиодов.

Сборка устройства

Как сделать микроскоп для паяльных работВ разрывах цепочек включения каждого из осветительных диодов размещаются гасящие резисторы номиналом порядка 150 Ом.

Для подсоединения питающего провода на кольце монтируется ответная часть, изготавливаемая в виде мини-разъёма.

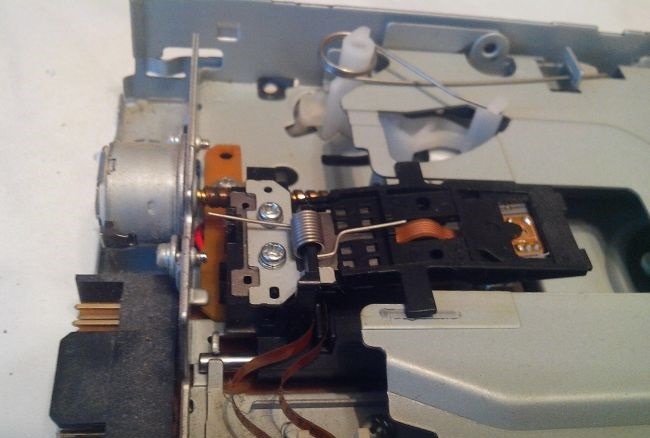

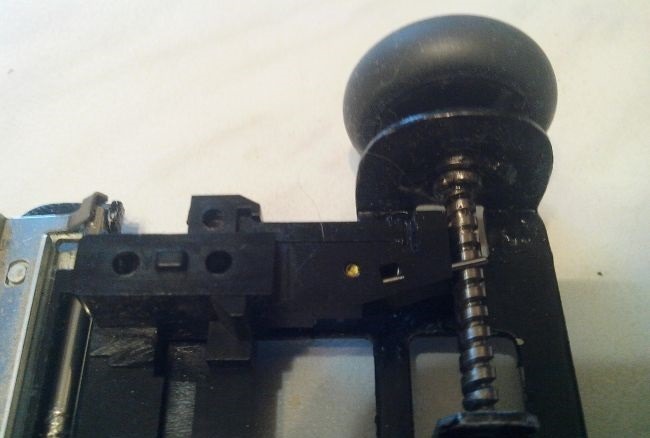

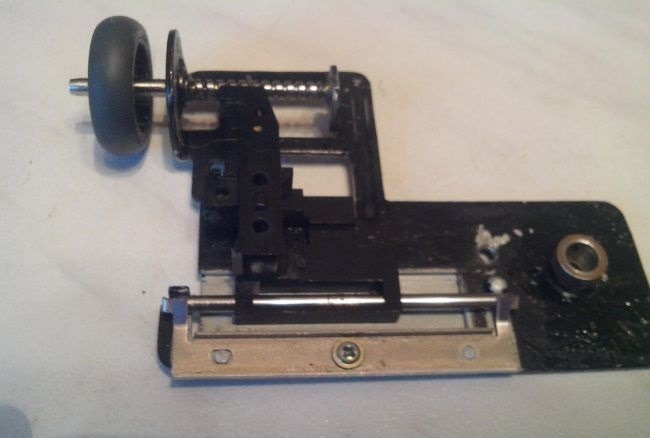

Функцию подвижного механизма, обеспечивающего возможность настройки резкости изображения, может выполнять старое и ненужное устройство для чтения дискет.

Из имеющегося в дисководе двигателя следует взять один вал, а затем вновь установить его на подвижную часть.

Для того чтобы вращать такой вал было удобнее – на его конец, располагающийся ближе к внутренней части двигателя, надевается колёсико от старой «мышки».

После окончательной сборки конструкции должен получиться механизм, обеспечивающий требуемую плавность и точность перемещения оптической части микроскопа. Полный его ход составляет приблизительно 17 миллиметров, что вполне достаточно для наведения системы на резкость в различных условиях пайки.

Как сделать микроскоп для паяльных работ

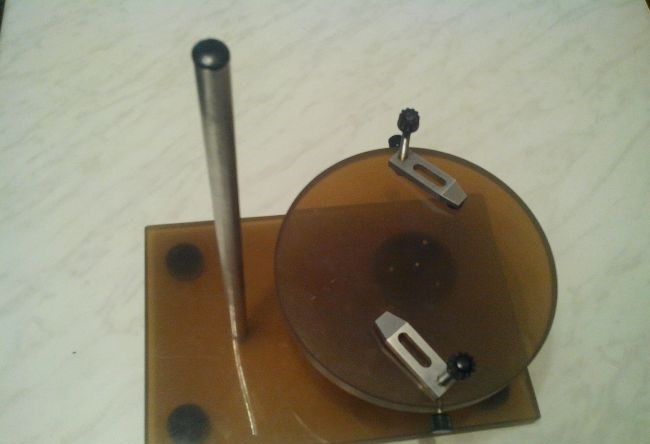

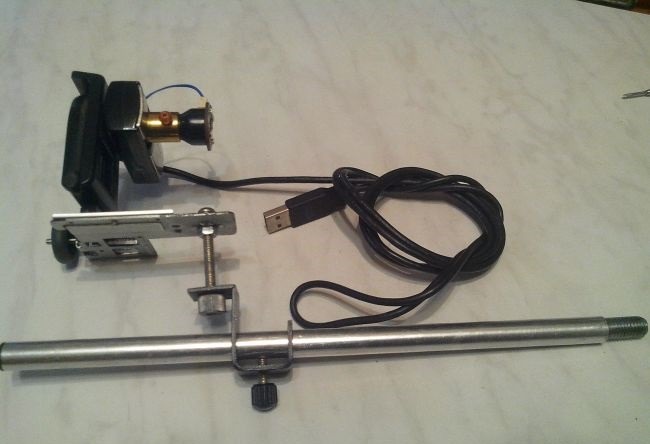

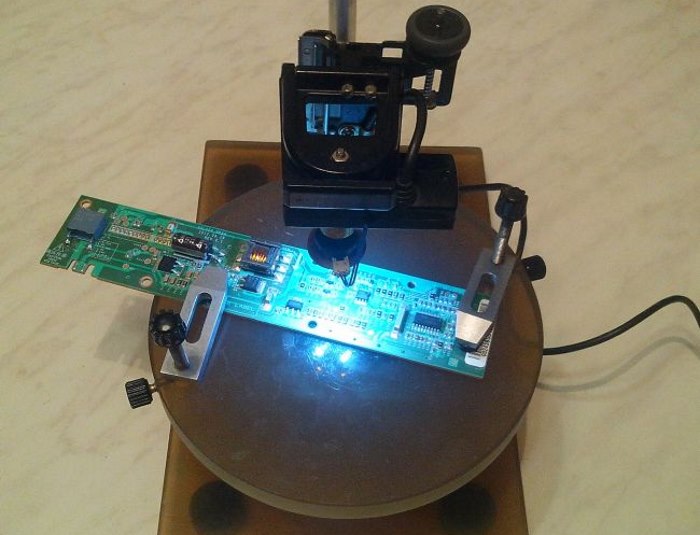

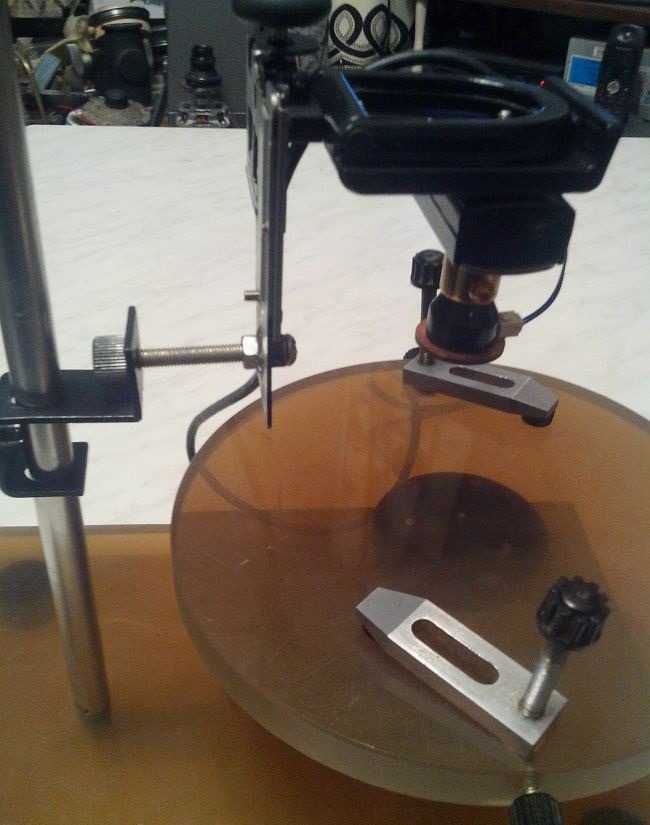

На следующем этапе сборки микроскопа из пластика или дерева вырезают подходящее по габаритам основание (рабочий стол), на котором монтируют металлический стержень, подобранный по длине и диаметру. И лишь после этого на стойке фиксируется кронштейн с собранным ранее оптическим механизмом.

Как сделать микроскоп для паяльных работ

Альтернатива

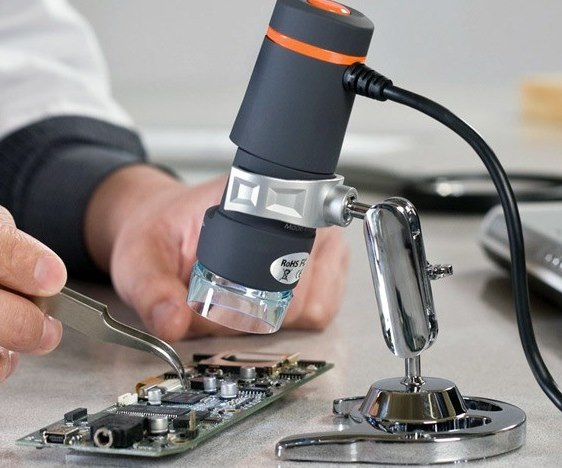

Как сделать микроскоп для паяльных работЕсли нет желания возиться со сборкой микроскопа своими руками, то можно купить полностью готовое устройство для пайки.

Следует обратить внимание на расстояние между объективом и предметным столиком. Оптимально оно должно составлять почти 2 см, а изменить это расстояние поможет штатив с надежным держателем. Чтобы осмотреть всю плату целиком могут потребоваться уменьшающие линзы.

Продвинутые модели микроскопов для пайки оснащены интерфейсом, что значительно снимает нагрузку с глаз. Благодаря цифровой камере микроскоп можно подключать к компьютеру, фиксировать картину микросхемы после перед и после пайкой, подробно изучать дефекты.

Альтернативой цифровому микроскопу также являются специальные очки или лупа, хотя с лупой не совсем удобно работать.

Для пайки и ремонта схем можно применять обычные оптические микроскопы или стерео. Но такие приборы довольно дорогие, и не всегда обеспечивают нужный угол обзора. В любом случае цифровые микроскопы будут распространяться все шире, и цена на них со временем снизится.
